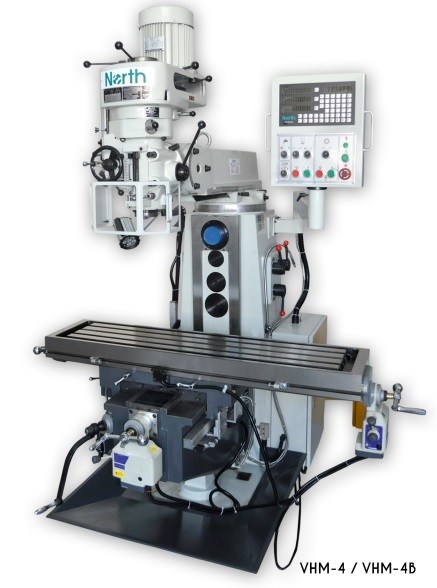

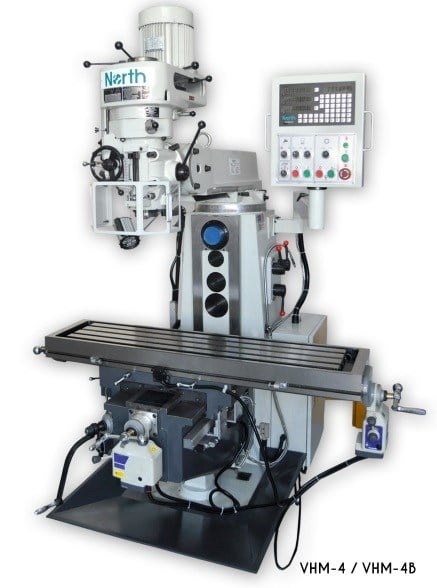

North Kalıpçı Universal Freze Tezgahı Vhm-4 (VHM-4)

Model

VHM-4 / VHM-4B

Tabla Ölçüleri

305 × 1370 mm

T Kanal Ölçüsü

3 × 16 mm

X Ekseni Hareketi

880 mm

Y Ekseni Hareketi

420 mm

Z Ekseni Hareketi

500 mm

Boyun Hareketi

640 mm

İş Mili Ucu ile Tabla Arası Mesafe

0–535 mm

Pinol Hareketi

127 mm

Kademe

Dikey 16 / Yatay 12

İş Mili Hızı

Dikey: 65–4500 dev/dak; Yatay: 40–1290 dev/dak

Pinol Çapı

105 mm

İş Mili Motor Gücü

Dikey: 3,75 kW / Yatay: 2,2 kW

Kafanın Dönüş Açısı

Sağ-Sol 90° / Ön-Arka 45°

Makine Ölçüleri (U × G × Y)

1700 × 1600 × 2250 mm

Ağırlık

1640 kg

1

Dayanıklı döküm gövde

2

Yüksek kaliteli miller

3

Talaş tavası

4

Çektirme mili

5

Pens takımı (15 parça)

6

Bağlama seti (52 parça)

7

Mengene (150 mm)

8

Takım çantası
